100噸電子地磅大修必須拆裝秤臺。對有雨棚的100噸電子地磅,拆裝秤臺的關鍵是:選擇或設計適當的工具,確定合理的工藝。作者根據大連港100噸地磅大修的經驗,對港口帶雨棚的100噸地磅的秤臺的拆裝工藝進行了探討,針對港口目前機械設備能力較強,對效率和安全要求較高的特點,設計了支撐輪,提出了利用吊車、叉車和支撐輪進行秤臺拆裝作業的工藝方法。

1問題的提出

100噸電子地磅作為一種重要的計量設備,目前已在港口得到廣泛的應用。同其它設備一樣,100噸電子地磅也存在著維護和大修問題。大連港從80年代中期開始引進100噸電子地磅和電子軌道衡,目前已有各種噸位的100噸電子地磅23臺。通過多年來對100噸電子地磅的維修實踐,我們深感秤臺的拆裝是100噸電子地磅大修中的一個十分重要的環節。其拆裝工藝的合理與否直接影響著拆裝的效率、質量及人員的安全。故此提出,僅供參考。

2秤臺及其周?chē)h(huán)境

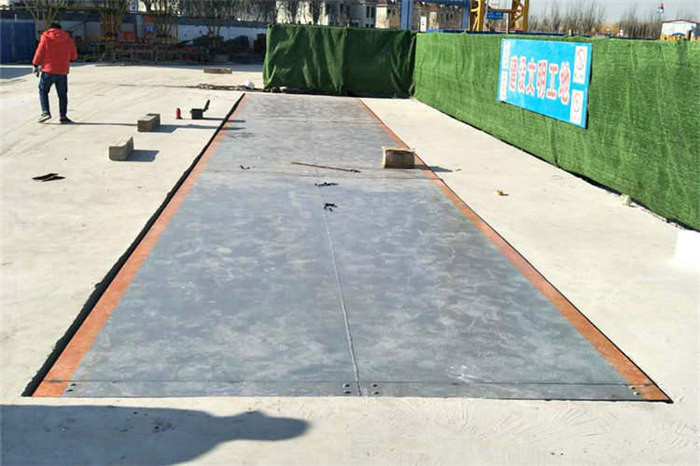

以18m60t100噸電子地磅為例,其秤臺及基坑、雨棚如圖1所示:其秤臺由3節組成,相互搭接地支承在8個傳感器上。每節秤臺重約7t,臺面尺寸約為6m×3m。雨棚為兩面封閉式。

3秤臺拆裝的主要工序及其關鍵

以圖1為例,拆秤臺時主要工序:

(1)垂直吊起C秤臺,水平搬運C秤臺至修理處并翻身;

(2)垂直吊起B秤臺,水平搬運B秤臺至修理處并翻身;(3)垂直吊起A秤臺,水平搬運A秤臺至修理處并翻身。裝秤臺時,工序相反。先將A秤臺就位,再裝B秤臺,zui后將C秤臺搭在B秤臺上。拆裝秤臺的關鍵在于:在不碰撞雨棚的前提下,進行秤臺的垂直和水平吊運。在我國大、中型港口和部分小港口,一般都配有4t或4t以上叉車和吊車,因此,A秤臺和B秤臺的拆裝不難解決。成為難點的是C秤臺的拆裝,其原因在于:

①由于雨棚兩側面封閉,所以不可能用叉車從側面將C秤臺直接吊裝到位或離位;由于雨棚頂伸出秤臺外,所以也不可能用吊車從上面將C秤臺直接吊裝到位或離位;

②基坑深0142m,秤臺重約7t。安裝時,兩臺叉車抬一節秤臺,每臺叉車的起重量約315t。要使叉車在6m×3m的基坑內與另一臺叉車相互配合共同吊著7t重的秤臺反向駛出約15°坡的基坑并使秤臺準確就位,不是件容易的事。它對司機間的相互配合和駕駛技術有較高的要求。

③安裝時上述工藝盡管不易,但還是能夠做到的話,則拆卸C秤臺時,必須增加其它水平搬運措施。例如:在C秤臺被抬起后,在C秤臺與兩側走臺之間墊上鋼管,然后,一臺叉車退出,另一臺叉車將在鋼管支承下的C秤臺滾動的拖出基坑面。

4以往的拆裝工藝及其利弊

如圖2所示,我們以往拆裝秤臺時,大多采用6t叉車、16t吊車和121mm直徑314m長的鋼管來作業:(1)拆C秤臺時,先用兩臺叉車將C秤臺抬起,然后,兩個人將鋼管插入C秤臺與兩側基坑走臺之間,叉車將C秤臺放下,位于B秤臺上的叉車脫鉤退出,位于引坡上的叉車將已落在鋼管上的C秤臺從基坑上拖到引坡,然后用吊車將C秤臺吊起并翻面落地。(2)裝C秤臺時,順序相反。先將C秤臺翻面并吊到引坡,然后,把鋼管放在C秤臺下,用引坡上的叉車把已落在鋼管上的C秤臺推到基坑上方,并與位于B秤臺上的叉車一起將C秤臺抬起,抽出C秤臺下的鋼管,使C秤臺就位。其優點是:鋼管獲取方便、費用低;其缺點是:要求基坑兩側有與秤臺面平齊的走臺;要求基坑兩側的走臺能承受鋼管背負秤臺后對走臺的壓力;在走臺狹窄的空間里用人力抽出和調整約60kg重的鋼管,其安全性較差;鋼管操作費力、效率較低;鋼管體積大,數量也較多,攜帶不方便。

上面的敘述、分析都是以圖1所示100噸地磅為例。實際應用中,還有一些100噸地磅的秤臺重量達815t(不包括單節秤);有的100噸地磅,其基坑兩側無走臺。我國大、中型港口裝卸作業的特點是對效率的要求較高,即對100噸地磅大修的工期有較短的要求,同時對人身安全十分重視,因此,上述拆裝工藝不是一種理想的工藝。

5目前采用的拆裝工藝及其利弊

如圖3所示,目前采用的拆裝方法是利用6t叉車、16t吊車和兩個支撐輪來進行作業:

(1)拆C秤臺時,先用兩臺叉車將C秤臺抬起,然后將兩個支撐輪支撐在C秤臺靠近B秤臺端的兩側,并加以固定;固定完畢后,放下C秤臺,使C秤臺一端支撐在支撐輪上,另一端吊在位于引坡的叉車上;位于B秤臺上的叉車脫鉤退出,位于引坡上的叉車將C秤臺拖到基坑邊,卸下支撐輪,用吊車將C秤臺吊離引坡并翻面落地。

(2)裝C秤臺時,順序相反。先用吊車將C秤臺翻面后吊到引坡上,在靠近B秤臺端的C秤臺兩側裝上支撐輪,并加以固定;固定完畢后,位于引坡上的叉車將C秤臺吊起并推到基坑上方;然后用B秤臺上的叉車將C秤臺靠近B秤臺端吊起,卸下支撐輪,并與引坡上的叉車聯手將C秤臺安裝到位。其優點是:與基坑兩側走臺無關,因此適應面較廣;支撐輪固定簡單,使用中無需調整,因此效率較高;由于支撐輪無需調整,因此安全性較好;支撐輪重量不到18kg,操作較省力。其缺點是:支撐輪需專門制作并配手拉葫蘆,因此制作費用比鋼管高;由于輪架的重量關系,所以對深基坑和淺基坑的100噸電子地磅不宜采用同一種輪架,即深基坑和淺基坑秤臺需配不同高度的輪架。

6支撐輪的結構原理

支撐輪的結構原理如圖4所示,主要由輪、軸、輪架、拉索和手拉葫蘆組成。由于技術的發展和廠家的不同,秤臺的結構型式、尺寸和重量是多種多樣的,雨棚、基坑、走臺的空間也常有不同,因此,支撐輪可以各有千秋。

以上是100噸電子地磅秤臺的拆裝方法的詳細介紹！
