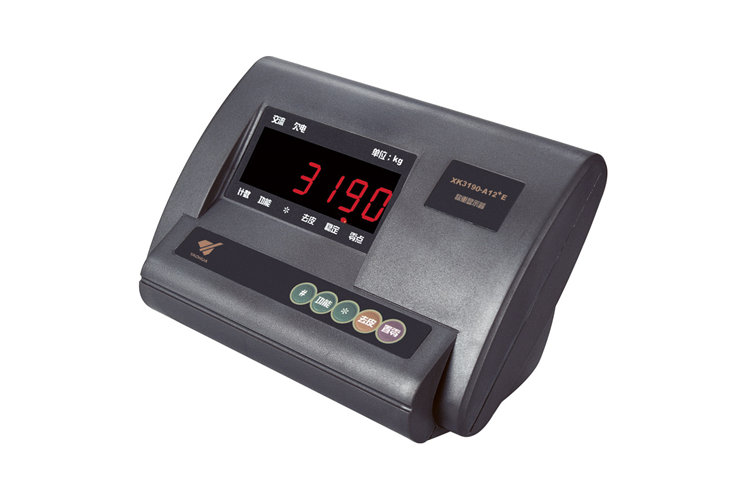

稱量?jì)x表對*干擾與復雜工況處理的硬件要求：

在硬件上我們要求儀表廠家必須具有以下措施：

（1）PCB及電路*干擾措施

印刷電路板的*干擾設計與具體電路有著密切的關系，這里*就PCB*干擾設計的幾項常用措施作*些說明。

①電源線設計

根據印刷線路板電流的大小，盡量加粗電源線寬度，減少環路電阻；同時，使電源線、地線的走向和數據傳遞的方向*致，這樣有助于增強*噪聲能力。

②地線設計

在單片機系統設計中，接地是控制干擾的重要方法。如能將接地和屏蔽正確結合來使用，可解決大部分干擾問題。單片機系統中地線結構大致有系統地、機殼地（屏蔽地）、數字地（邏輯地）和模擬地等。

稱量?jì)x表在地線設計中應注意以下幾點：

a．正確選擇單點接地與多點接地。在低頻電路中，信號的工作頻率小于1MHz，它的布線和器件間的電感影響較小，而接地電路形成的環流對干擾影響較大，因而采用*點接地的方式。當信號工作頻率大于10MHz，地線阻*變得很大，此時應盡量降低地線阻*，應采用就近多點接地。當工作頻率在1～10MHz時，如果采用*點接地，其地線長度不應超過波長的1/20，否則應采用多點接地法。

b.數字地與模擬地分開。電路板上既有*速邏輯電路，又有線性電路，應使它們盡量分開，而兩者的地線不要相混，分別與電源端地線相連。低頻電路的地應盡量采用單點并聯接地，實際布線有困難時可部分串聯后再并聯接地；*頻元件周?chē)M量用柵格狀大面積地箔，要盡量加大線性電路的接地面積。

C．接地線應盡量加粗。若接地線用很細的線條，則接地電位會(huì )隨電流的變化而變化，致使電子產品的定時信號電平不穩，*噪聲性能降低。因此應將接地線盡量加粗，使它能通過三倍于印刷電路板的允許電流。如有可能，接地線的寬度應大于3mm。

d．稱量?jì)x表接地線構成閉環路。設計只由數字電路組成的印刷電路板的地線系統時，將接地線做成閉路可以明顯地提**噪聲能力。其原因在于：印刷電路板上有很多集成電路元件，尤其遇有耗電多的元件時，因受接地線粗細的限制，會(huì )在地線上產生較大的電位差，引起*噪聲能力下降；若將接地線構成環路，則會(huì )縮小電位差值，提*稱重儀表的*噪聲能力。
