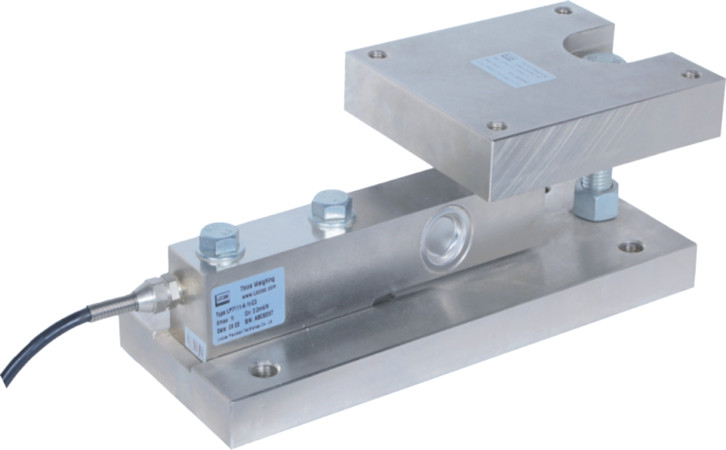

稱重模塊安裝步驟介紹：

1. 將各模塊置于秤體各支點，必須確保支撐螺栓上的螺母已將頂板鎖緊，然后慢慢放下秤

體。

2. 確保各模塊頂板已穩妥支撐住秤體，而且各模塊頂板的水平度均在60.8mm以?xún)?，如?/span>

水平度超差，需加墊片調整。

3. 用螺栓將頂板固定在秤體上，也可將頂板焊接在秤體上，焊角*5mm。

4. 在秤體安裝基礎上打好相應的模塊安裝孔。將模塊底板緊固在基礎上。調整每個底板的

水平度在61.6mm以?xún)龋?有模塊底板必須在同*水平面上，誤差不可超過63mm。

5. 頂板、底板全部安裝好后，慢慢松開二個支撐螺栓上部的螺母，小心地放下頂板，使負

荷加在傳感器上。

6. 待*有頂板都放下后，檢查支撐螺栓頭部和頂板沉孔，確保二者之間有足夠的間隙。見

圖。

7. 將接線盒安裝在傳感器電纜可方便聯接的地方，不可將接線盒裝在秤體上。

8. 將傳感器電纜按電纜色標正確接入接線盒中。

9. 將顯示儀表的電纜也接入接線盒中。

10. 檢查安裝，確保各部分可正常工作。
